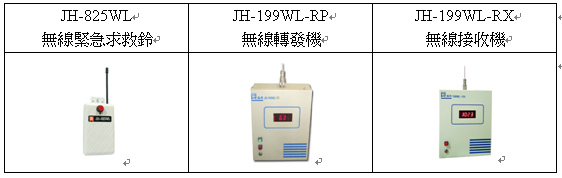

A.     器材說明:

本系統包含三部份。無線緊急求救鈴、無線轉發機、無線接收機。無線接收機最多可接收３１組信號，並可依使用者需求擴充為２５５組（訂製品）。

B.     編碼說明：

a.       JH-825WL無線緊急求救鈴

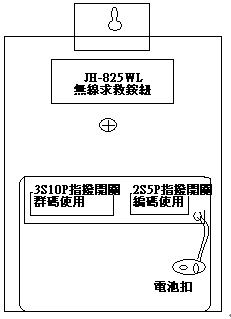

＊將背部電池蓋打開後，可看到下列電路板

＊左方３Ｓ１０Ｐ指撥開關為群碼開關，此撥碼需與轉發機及接收機一致，系統才會正常工作。

＊右方２Ｓ５Ｐ指撥開關為編碼（區碼）開關，此為２進制撥碼，說明如下：

例：區碼顯示１號，則指撥開關調整為１００００

例：區碼顯示１０號，則指撥開閞調整為０１０１０

例：區碼顯示為３０號，則指撥開關調整為０１１１１

例：區碼顯示為３１號，則指撥開關調整為１１１１１

（１表示指撥向上；０表示指撥向下）

＊注意：系統預設最大區碼為３１。如不敷使用，請洽當地經銷商。

b.       JH-199W-RP無線轉發機

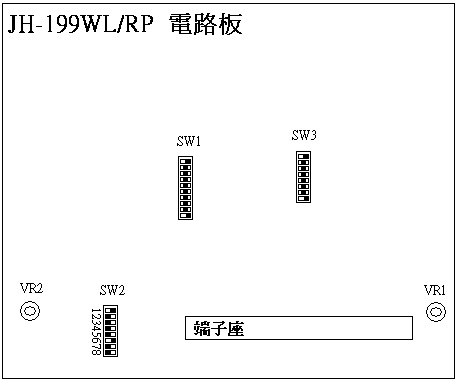

＊將主機打開，可見到下列電路板：

＊中間ＳＷ１的３Ｓ１０Ｐ指撥開關為群碼開關，此撥碼需與無線緊急求救鈴及接收機一致，系統才會正常工作。

c.       JH-199WL-RX 無線接收機

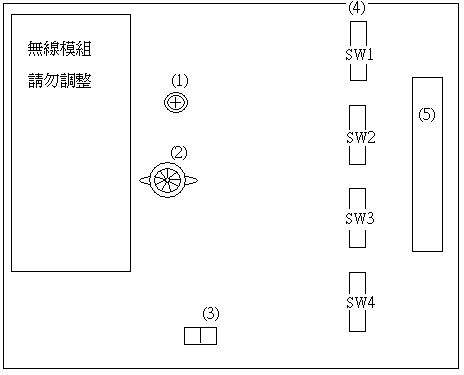

＊將主機打開，可見到下列電路板：

＊右側（４）ＳＷ１的３Ｓ１０Ｐ指撥開關為群碼開關，此撥碼需與無線緊急求救鈴及轉發機一致，系統才會正常工作。

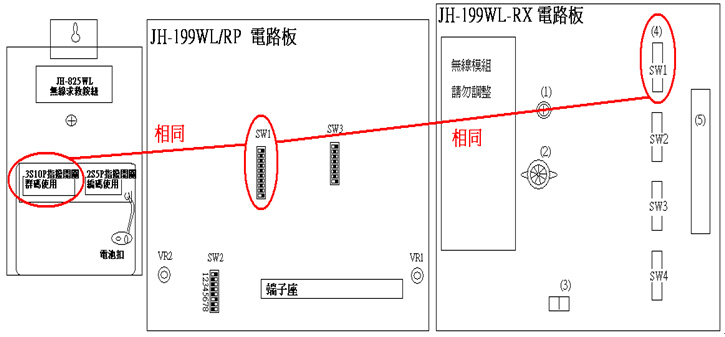

C.     系統連結說明：（群碼撥碼說明）

＊        群碼相同，接收機所接收之號碼即為無線求救鈴區碼。

D.     故障排除

Ｑ１：無線接收機不會接收？

Ａ１：請確實檢查無線求救鈴、無線轉發機、無線接收機群碼是否一致！群碼為３Ｓ１０Ｐ編碼，１０組碼中各有＋０－三個定位。

Ｑ２：群碼皆相同，但系統仍無法正常工作？

Ａ２：請檢查天線端是否有對地短路，請做好天線隔離（絕緣）。

Ｑ３：系統有效距離？

Ａ３：無線求救鈴至無線轉發機有效距離約１００米，無線轉發機至無線接收機有效距離約１公里。上列距離皆以海平面換算，如遇障礙物將縮短有效距離，當距離不足時，建議可將天線外移，加強接收效果。

Ｑ４：天線外移的方法？

Ａ４：天線外移部份以轉發機及接收機為限，請使用線阻抗為５０歐姆的５８Ｕ隔離線，接頭部份必需以錫焊接固定，並確認無短路情況時，才可送電測試。

Ｑ５：上列問題排除，系統仍無法工作？

Ａ５：請洽當地經銷商，協助處理。
