防盜保全系統主要分為三大部份.

輸入-> 處理中心-> 輸出

輸入部份又分成感應器輸入, 開關接點輸入...

處理中心指的就是保全主機

輸出部份包含喇叭, 乾接點...

今天的筆記要記的是前端, 即 "輸入(開關接點)-> 處理中心" 這一趴!

一般的防盜保全主機設定器部份, 會使用感應卡機. <<這個很普通!

然後利用LED指示燈, 讓使用者明確知道主機的設定狀態.

(@@ 有人真的沒有裝LED指示燈, 那到底是開機還是關機是要怎麼猜)

將將~ 下面是我們的語音式門口機!!!

再來~ 下面是我們的有線2路保全主機...

事情本來很單純的, 點對點接上去就好了, 沒什麼難度!

可是, 問題來了...

1. 感應卡機, 開關共地. 但是2路主機為獨立開關接點, 並未共地

2. 2路主機僅提供開機輸出12V供開機LED指示燈用, 感應卡機語音卻為開機時, 接點對地才會說話.

針對上面二個問題, 我們用RELAY轉換即可!

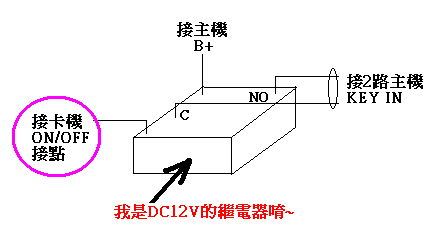

A. 開關部份, 利用DC12V繼電器, 當感應卡機動作時, 帶動RELAY(NO/COM), 使2路主機接點短路.

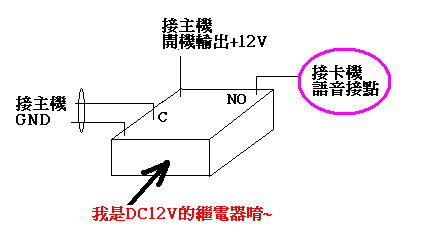

B.語音部份要照下面的接, 這樣卡機才會講話~

除了上面二個接點外, 另外卡機要接DC12v+和GND.

這樣總共四條線就全部完成了...

當設定時, 卡機就會發出"設立警戒"語音/ 當解除時, 卡機就會發出"解除警戒"語音
