用習慣單晶片防盜主機後, 會變笨! <<至少本人如此.XD
因為客戶需求, DSC主機也就出現在我面前了.

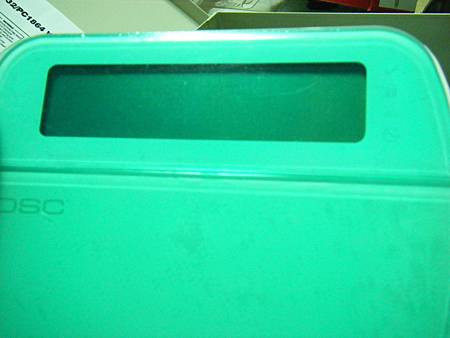

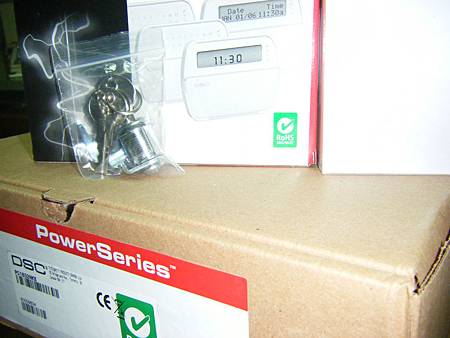

全套包含主體(鐵箱含8迴路主機板), 電源供應器, 鐵箱鎖頭, 控制鍵盤及迴路擴充卡.

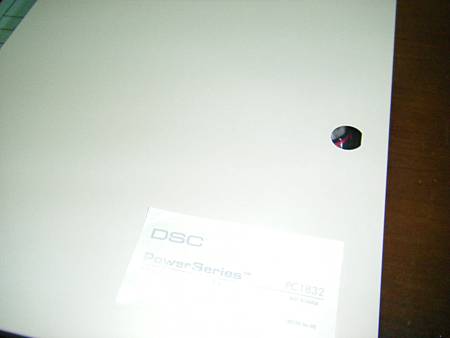

主體那箱打開來, 長下面這樣子!

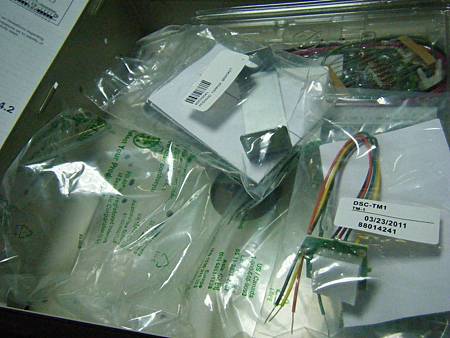

沒錯, 只有主板和一些配件, 其餘皆以空氣包材保護.
這裡講一下, 雖然有附電話接頭, 可是他撥出的訊號為D TONE. (DTMF)
如果可以接收保全主機一天到晚撥 "滴滴滴訊號" 給你的朋友, 就使用吧?! <<應該沒有這種人吧? (歪)

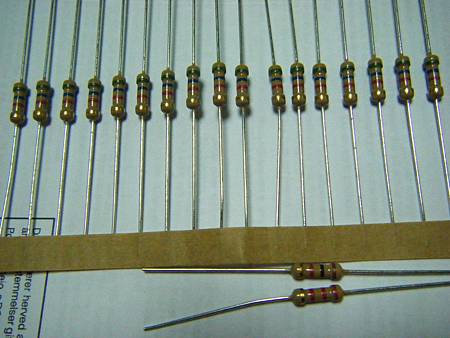

迴路終端電阻為5.6K, 這個和一般的有點不一樣, 所以原廠附了一堆電阻給你.
下面的1K電阻, 主要是用來隔離喇叭雜訊輸出用. 視需求使用!
所有的設定都使用鍵盤設定.
本款主機的好處是, 所有的外接器材皆為四線相連(R/B/Y/G), 不用怕會接錯! XD
內附精美英文說明書!
當然, 台灣的經銷商有另外做一本"中文操作手冊"! <<不用怕!!!
操作指令部份按中文操作手冊操作即可!
比較特別的寫在下面:
A. 本主機沒有專用的開關端子, 如需外接開關機設備(例: 感應卡機/ 搖控主機/指紋機...), 需占用一個迴路埠
B. 本主機所有迴路均可自行定義, 依使用者需求搭配 <<共35種定義
C. 本主機具PGM輸出, 共2組. <<共40種定義
預設值為電壓輸出: PGM1負載為12V50MA; PGM2負載為12V300MA.
注意: PGM為負信號. 即當輸出時為對GND短路! 此可做為開機指示燈或敋動開關用!
D. 控制鍵盤不會自動記憶時間 << 應該是內無CLOCK的IC?? , 每次斷電後, 皆需重置時鐘.
E. 本機為加拿大設計, 當地電壓為110V/50HZ, 台灣的電壓為110V/60HZ, 時鐘調整時, 需調為60HZ, 才不會越走越快.
F. 迴路擴充板有TEMP端子, 不用時需對地短路. 否則鍵盤會秀出TEMP故障信號.
G. 本機最多可搭配8台鍵盤, 方便業主使用!
其他的事項, 等我想到再補上!
下圖為本機最有價值的的一張紙.... XDDD
